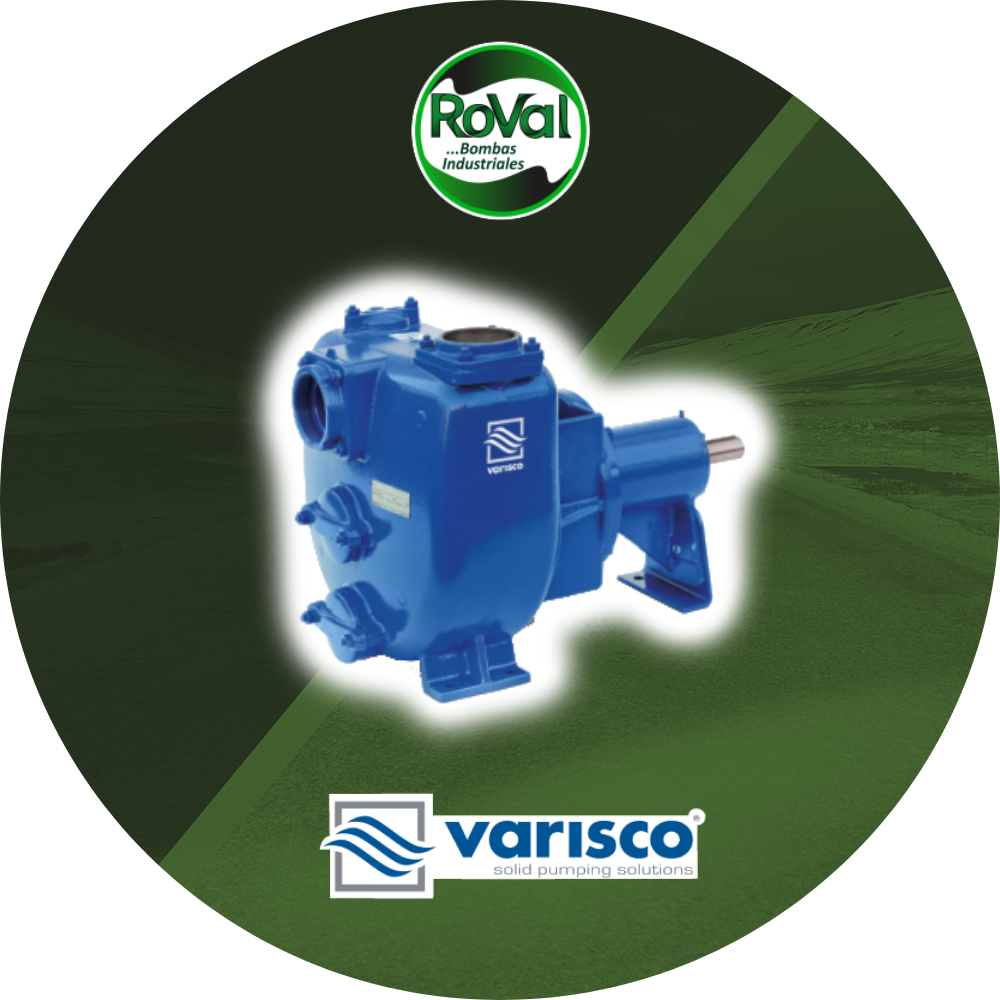

J70 TPS (
)
Característica técnica:
- Tipo de bomba: Centrífuga horizontal autocebante de superficie (Serie J / Modelo J 3-140 / Código TPS)
- Caudal máximo: 85.0 – 95.0 m³/h (1416 – 1583 L/min)
- Altura manométrica máxima: 32.0 – 36.0 m.c.a. (a punto de cierre/válvula cerrada)
- Paso libre de sólidos: 28 mm – 30 mm (1.1″) de diámetro esférico
- Tipo de rodete: Semiabierto de 2 o 3 álabes en fundición nodular o hierro de alta durabilidad
- Conexiones (Aspiración e Impulsión): Rosca hembra 3″ BSP (ISO 228) o bridadas DN 80
- Velocidad nominal de operación: 2900 RPM (a 50 Hz) / 3450 RPM (a 60 Hz)
- Potencia recomendada de motor: 7.5 kW – 9.2 kW (10 HP – 12.5 HP) según el punto de trabajo
- Materiales de construcción: Cuerpo y rodete en fundición gris EN-GJL-250 (Código G); placas de desgaste sustituibles
- Sello mecánico y empaquetadura: Sello mecánico reforzado en Carburo de Silicio / Carburo de Silicio (SiC/SiC) con cámara de aceite de protección (Código TPS)
- Capacidad de autocebado: Hasta 7.5 metros de profundidad vertical sin necesidad de válvula de pie
Características de la curva hidráulica: Acoplamiento magnético MGTL
- Comportamiento de la curva Q-H: Muestra un perfil homogéneo de presión media con amplio rango de caudal, ideal para aplicaciones donde la tubería mantiene pérdidas de carga moderadas.
- Requerimiento de NPSH: Varía entre 2.0 m a caudales bajos (20 m³/h) y alcanza los 5.5 – 6.5 m en la zona límite de caudal elevado.
- Curva de potencia absorbida: Es creciente continua; el motor de 7.5 kW a 9.2 kW asegura que el equipo opere de manera continua sin sobrecalentamientos dentro de todo el rango hidráulico.
