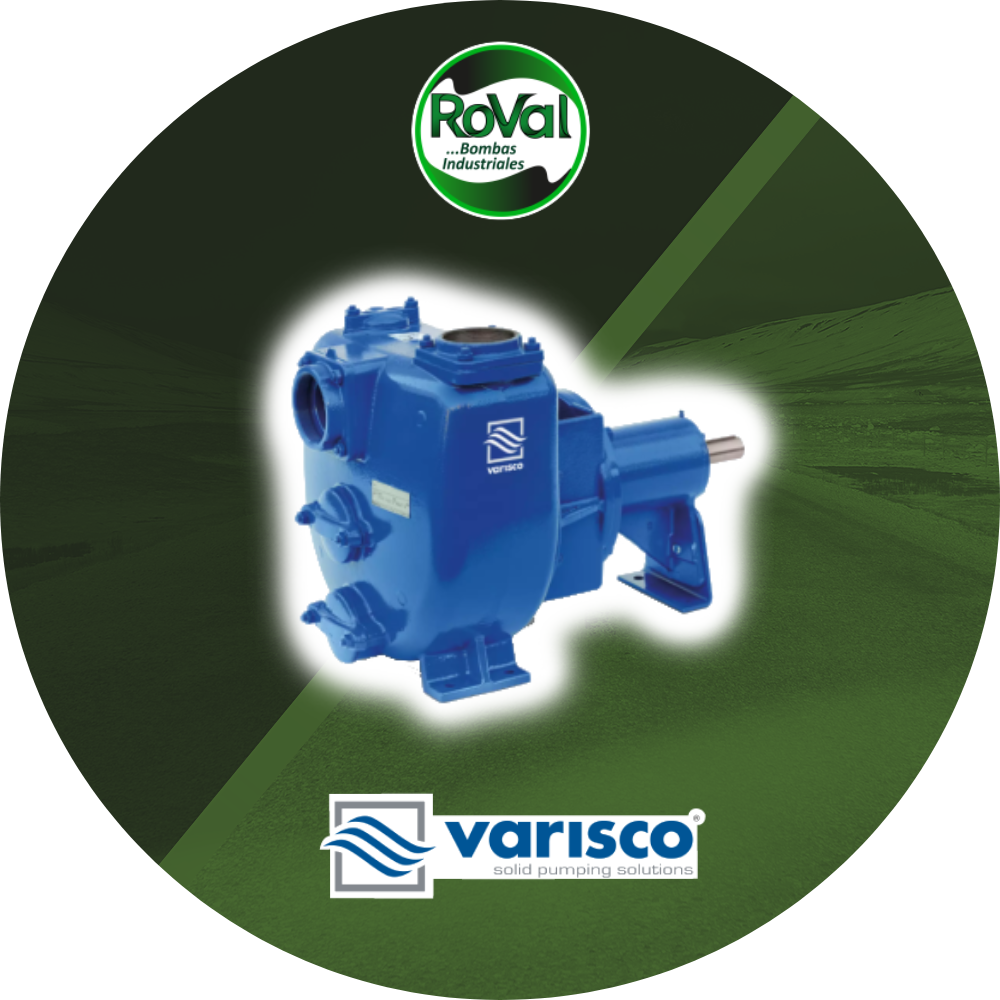

E100 ()

Característica técnica:

• Tipo de bomba: Centrífuga horizontal autocebante de superficie (Serie J / Modelo JS 4-100 o JE 4-100 en catálogo Varisco)
• Caudal máximo: 110.0 – 120.0 m³/h (1833 – 2000 L/min)
• Altura manométrica máxima: 28.0 – 32.0 m.c.a. (a punto de cierre/válvula cerrada)
• Paso libre de sólidos: 38 mm (1.5″) a 40 mm de diámetro esférico
• Tipo de rodete: Semiabierto de 2 o 3 álabes de alta durabilidad para paso de sólidos
• Conexiones (Aspiración e Impulsión): Rosca hembra 4″ BSP (o bridas DN 100 según configuración)
• Velocidad nominal de operación: 1450 RPM / 2900 RPM (según acoplamiento y curvas de motor a 50 Hz)
• Potencia recomendada de motor: 7.5 kW – 11 kW (10 HP – 15 HP) según el punto de trabajo
• Materiales de construcción: Cuerpo y rodete en fundición gris EN-GJL-200 (Código G30); eje en acero C45E (opcional en acero inoxidable)
• Sello mecánico y empaquetadura: Grafito / Cerámica o Carburo de Silicio con elastómeros de NBR o Vitón
• Capacidad de autocebado: Hasta 7.5 metros de profundidad vertical sin necesidad de válvula de pie

Características de la curva hidráulica: Acoplamiento magnético MGTL

• Comportamiento de la curva Q-H: Presenta un perfil suave de amplia cobertura de caudal, optimizada para trasegar grandes volúmenes de agua con sólidos pesados sin sufrir pérdidas bruscas de presión.
• Requerimiento de NPSH: Oscila entre 2.0 m en caudales bajos (30 – 40 m³/h) y sube hasta 6.0 – 6.5 m al trabajar cerca del caudal máximo.
• Curva de potencia absorbida: Crece de forma constante con el aumento del flujo de agua, requiriendo un motor de 7.5 kW a 11 kW para evitar sobrecargas en el punto de máxima eficiencia.
